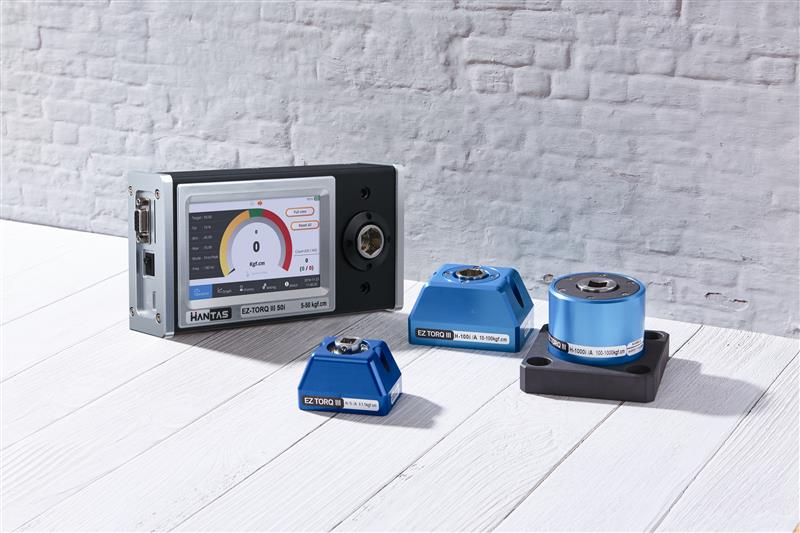

EZ-TORQⅢ   (토크 미터)

EZ-TorQ III는 정밀한 토크 측정기 입니다.
휴대성이 뛰어나고 쉽게 사용할 수 있는 UI를 제공합니다. EZ-TorQ III는 QA 프로그램의 일부로 조립 라인에 쉽게 운반하여 도구를 확인하거나 빠르고 쉬운 토크 도구 검증 및 교정을 위해 조립 스테이션에서 사용할 수 있습니다. 토크 측정 결과 그래프 모니터링이 가능하며 측정 결과 데이터를 SD-Card에 저장 가능합니다.

Catalog

주요 특징

  • 토크 측정 +/- 0.5% 정확도
  • 지원하는 툴 : 스크류 드라이버, 너트 런너, 클릭 렌치, 펄스 툴
  • OK / NG 화면 표시 및 공차 설정
  • 1ms 해상도의 그래프 모니터링
  • 식인성 좋은 UI
  • 여러 토크 단위 지원
  • 결과 값 SD-Card 자동 저장
  • 5 “ 터치 LCD

제품 사양

전원 DC3.7V 5,000mAh 리튬 이온 배터리
배터리 충전 Mini USB 포트, DC5V 2A
배터리 운영 시간 및 소모량

LCD 밝기와 전원 소모량

 100% = 600mA (6 시간)

 75%  = 500mA (8 시간)

 50%  = 450mA (9 시간)

  25%  = 330mA (11 시간)
LCD 화면 5 Inch 칼라 터치 LCD 화면
 충전 시간  완충까지 6시간
 토크 범위  10i, 50i, 100i, 150i, 300i
 정밀도 +/- 0.5% 정밀도 (최대 측정치의 20 - 100% 이내에서)
 로우 패스 필터 옵션  180 / 500 / 1000 Hz
 작동 모드  실시간, 최대점, 첫번째 변곡점(클릭 랜치)
 토크 유닛  ozf.in. / lbf.in / lbf.ft / cN.m / N.m / Kgf.m / Kgf.cm
 데이터 메모리 SD카드, 32GB까지 지원가능
 다국어 지원  영어, 스페인어, 프랑스어, 독일어, 중국어, 포르투갈어
 테스트 통계  SPC 데이터 및 CMP 값
 표시 내역  최신 10개 값 내역 확인
 화면 리셋  수동 혹은 자동 지움
 OK/NG 판정  타겟과 오차 설정에 따라 판단

모델

[토크미터 – 센서 일체형]

[토크미터 – 센서 분리형]

  • SD카드에 날짜별로 파일 생성, 월,년 단위로 폴더가 생성되어 데이터가 저장됩니다.
  • Mini USB 포트를 사용하여 배터리 충전 및 데이터 다운로드가 가능합니다.
  • 빌트인 타입에서 테스트는 M8볼트 2개로 항상 고정해야 합니다.
  • 기본 케이블 길이는 1.5M입니다. (H-Reader에만 필요합니다.)
 Item Code Model Torque Range(kgf.cm)
108008  EZ-TORQⅢ, 3i  0.3 - 3
108009  EZ-TORQⅢ, 5i  0.5 - 5
108010  EZ-TORQⅢ, 10i  1 - 10
108011  EZ-TORQⅢ, 50i  5 - 50
108012  EZ-TORQⅢ, 100i  10 - 100
108013  EZ-TORQⅢ, 150i  15 - 150
108014  EZ-TORQⅢ, 300  30 - 300
Item Code Model Torque Range(kgf.cm)
 108026  EZ-TORQⅢ, 3i/B  0.3 - 3
 108027  EZ-TORQⅢ, 5i/B  0.5 - 5
 108028  EZ-TORQⅢ, 10iB 1 - 10
 108030  EZ-TORQⅢ, 50i/B  5 - 50
 108031  EZ-TORQⅢ, 100i/B  10 - 100
 108012  EZ-TORQⅢ, 150i/B  15 - 150
 108032  EZ-TORQⅢ, 300i/B  30 - 300
 Item Code  Model
108049 EZ-TORQ Ⅲ/A (Built out)
108050 EZ-TORQ Ⅲ/AB (Built out)
Item Code  Model  Torque Range(kgf.cm)
 108052  3i/A  0.3 - 3
 108053  5i/A  0.5 - 5
 108054 10i/A 1 - 10
 108056 50i/A 5 - 50
 108057 100i/A  10 - 100
 108058 150i/A  15 - 150
 108059 300i/A  30 - 300
 108060 500i/A  50 - 500

악세사리

[런다운 아답터]

[패키지]

패키지 구성은 제품별로 상이합니다.

[SD Card Memory Data 예시]

No.  Result  Time  Mode  Torque  Unit  Tol(%)  Avg  Min  Max  Std Dev  CM  CMK
 1  OK  2018-11-22 16:11  Peak 10.65  Kgf.cm  10  10   10.65 10.65   0 0 0
2  OK  2018-11-22 16:11   Peak 10.61  Kgf.cm  10  10  10.3  10.65  0.02   16.61  1.17
3  OK  2018-11-22 16:11   Peak 10.3  Kgf.cm  10 10 10.3 10.65   0.16  2.15  1.03
 4  OK 2018-11-22 16:11  Peak 10.61   Kgf.cm  10 10 10.3 10.65   0.14  2.38  1.09
5  OK 2018-11-22 16:11  Peak 10.56  Kgf.cm  10 10 10.3 10.65  0.11  2.66  1.21
6  OK 2018-11-22 16:11  Peak 10.76  Kgf.cm  10 10 10.3 10.65  0.13  2.91  1.32
7  OK 2018-11-22 16:11  Peak 10.57   Kgf.cm  10 10 10.3 10.76  0.12  2.59  1.1
 8  OK 2018-11-22 16:11  Peak 10.47  Kgf.cm  10 10 10.3 10.76  0.12  2.76  1.17
 9  OK 2018-11-22 16:11  Peak 10.46  Kgf.cm  10 10 10.3 10.76   0.12  2.83  1.23
 10  OK 2018-11-22 16:11  Peak 10.56   Kgf.cm  10 10 10.3 10.76   0.12  2.87  1.28
