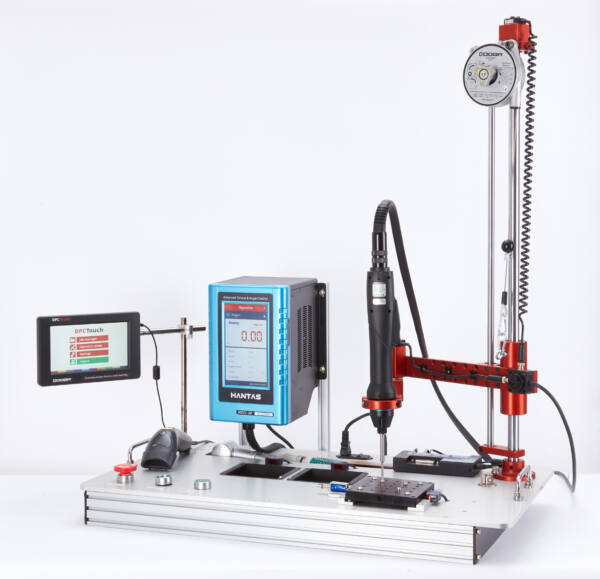

작업 프로세스 어플리케이션 (Fool Proof Application)
- 작업의 순서를 이미지를 통해 가이드하고 작업자의 실수를 방지할 수 있는 제품 구성입니다.
- DPC Touch는 드라이버가 잘못된 위치에 있을 때 자동으로 잠글 수 있습니다.

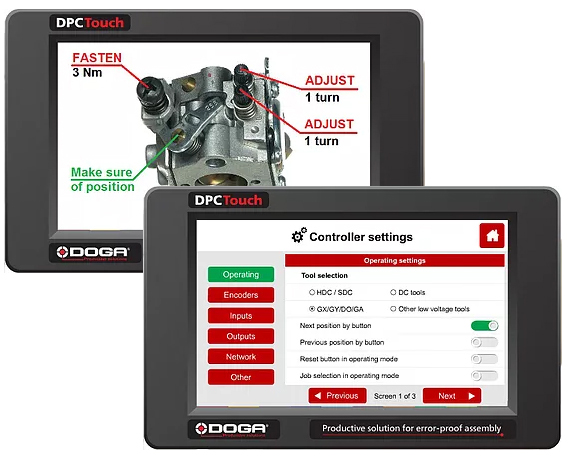

- DPC Touch는 이미지를 통해 작업의 순서를 가이드 할 수 있습니다.
- 비트 소켓 트레이는 사용할 비트가 무엇인지 표시해줍니다.
- Position arm은 드라이버의 위치를 감지하고 또한 작업자의 피로를 덜어줍니다.
- 바코드 스캔을 통해 다음 제품 작업으로 자동 전환됩니다.
주요 특징
- 이미지를 통한 작업자 조립 프로세스 가이드
- 정확한 Full Proof 시스템
- 12개의 입력과 12개의 출력 포트 (할당 가능 기능 포함)
- 4 채널 5V 아날로그 엔코더
- SD카드로 데이터 저장
- 채결마다 255 Job x 255 스탭 x 99 포지션
- 위치 정확도 : 0.09° 단위 앵글러 엔코더 <0.5 mm 단위 라이너 엔코더>
- 각 축, 포지션 별 조정가능
- 기본 필요 신호 : «Fastening OK», «Tool Lock»
- 스마트 오차 확인 시스템
- 7” LCD 터치 스크린, 800 x 480 px

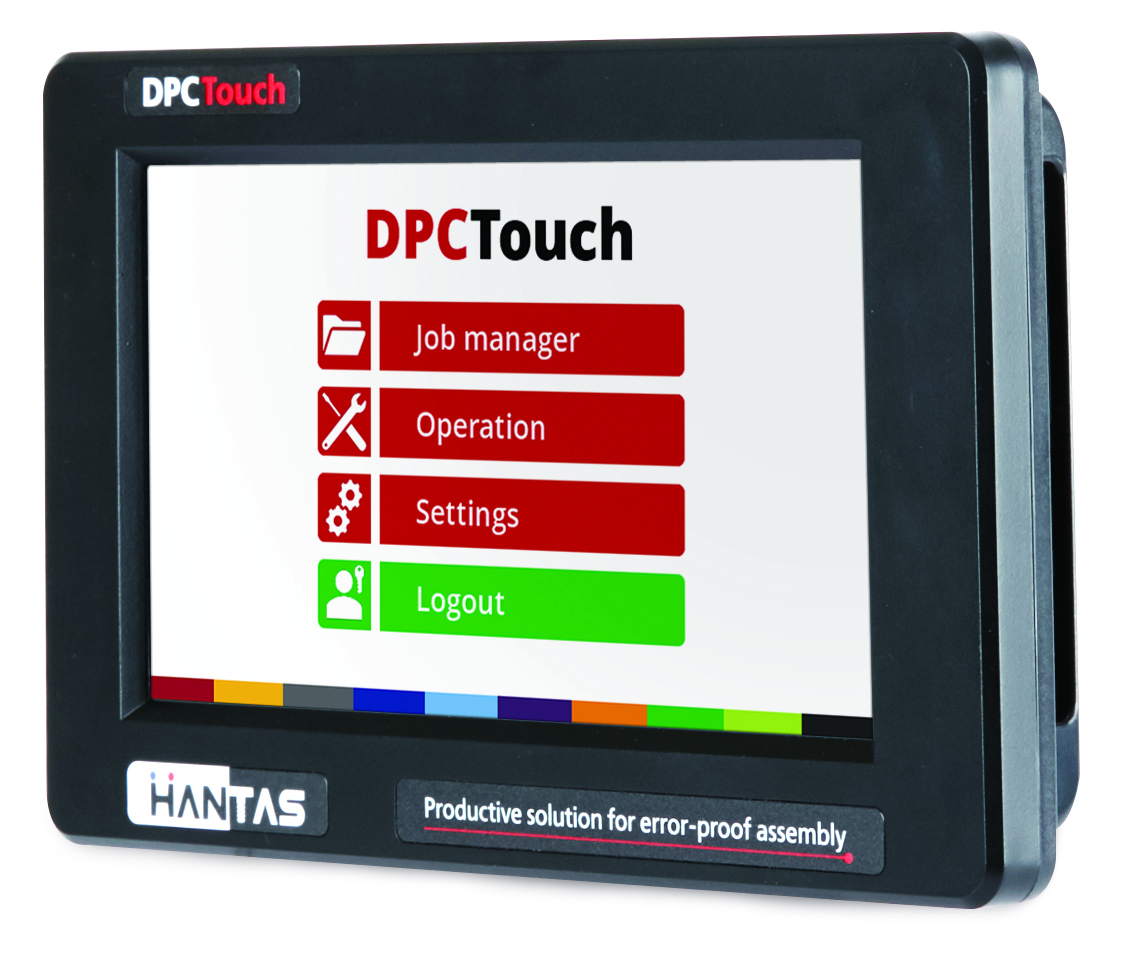

제품 사양
- 작업 프로세스와 작업 순서 이미지
- 직접 작업 시퀸스

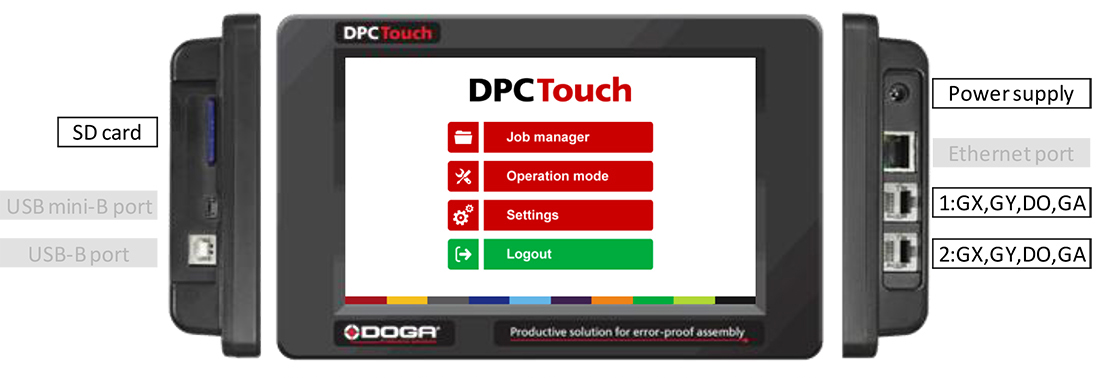

[외부 연결 포트]
| 입력전원 | DC24V, 1A AC 100-240V / DC 24V adaptor is provided |
| 규격 | 202(W) x 128(H) x 38(D) mm |
| 무게 | 0.55 kg |
| LCD | 7” LCD Touch screen |
| GUI | 체결물 이미지, 체결 포인트 등 그래픽으로 설정 가능 |
| I/O | 각각 12개의 입출력 신호를 이용하여 자동화 워크스테이션 지원 |
| 엔코더 | 4 channels, 0...5V |
| 메모리 카드 | Removable SD card, 8Gb |
| 최대 시퀀스 개수 | 255 jobs with open structure |
| 최대 위치 설정 개수 |
255 jobs x 80 steps x 50 positions
(1개 job에는 80 step과 50개의 position 설정 가능) |
| 엔코더 정확도 | 0.09° for angular encoders <0.5 mm for linear encoders> |
| 위치 공차 | 각 위치 및 각 축에 대해 조정 가능 스마트 공차 기능 |
| 호환 가능 툴 | I/O신호를 주는 모든 툴 – 최소 필요 신호: ≪Fastening OK≫, ≪Tool Lock≫ |
| 통신포트 | RS232 for bar code scanner , Ethernet |

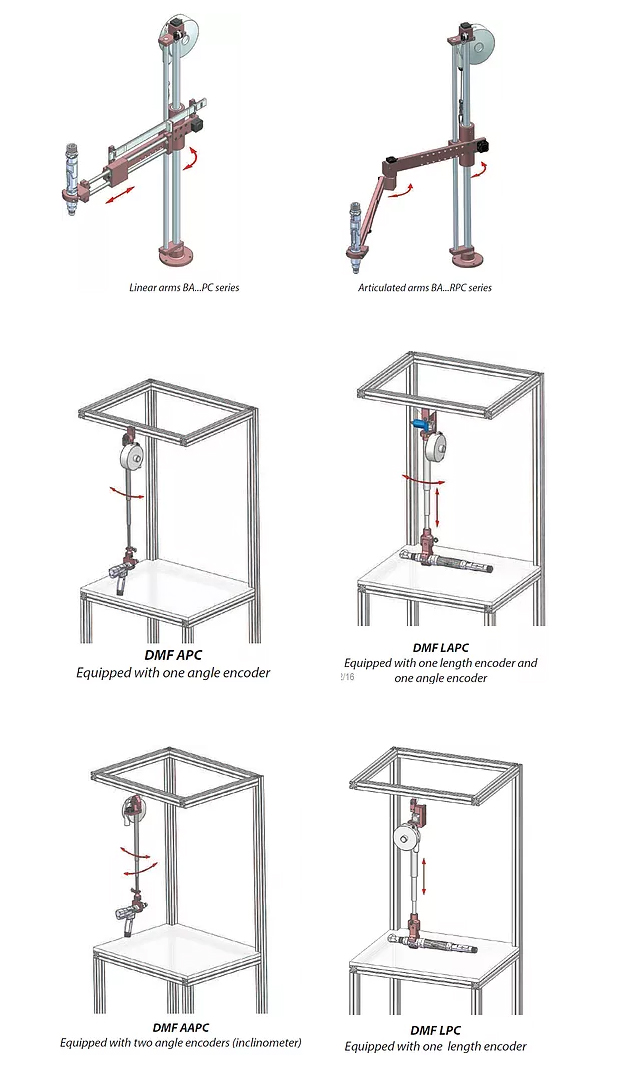

2. 포지션 암

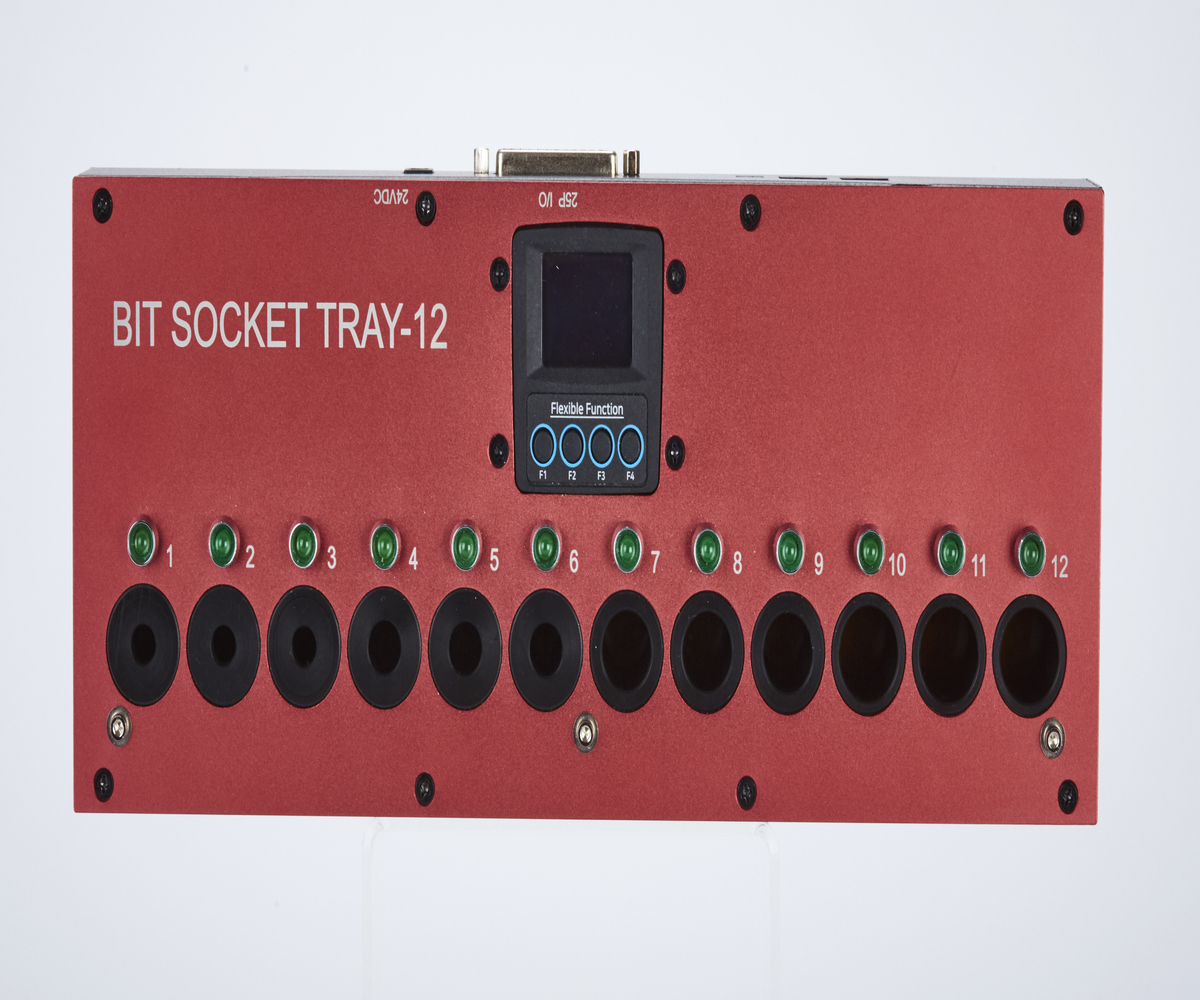

3. 비트 소켓 트레이
주요 특징
- 자동으로 BIT 선택 가이드
- 잘못된 BIT 선택시 드라이버 자동 잠금
- Magnetic 혹은 color를 통해 BIT 감지
- I/O를 통한 입출력 신호
- MODBUS 통신 지원
- LCD를 통해 현재 상태 표시
- 다양한 모드의 설정 지원

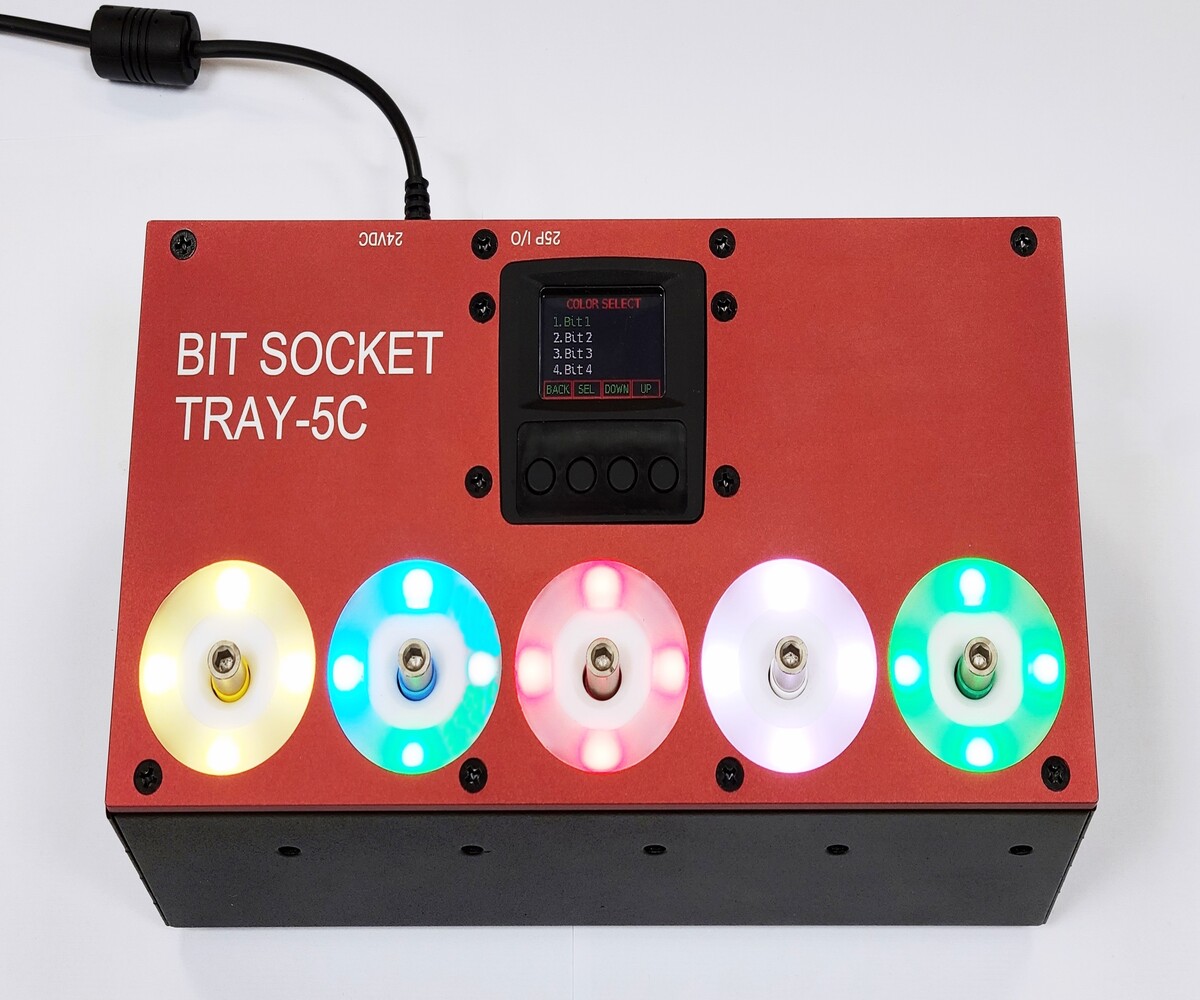

비트 소켓 트레이 [Color]
- 컬러 센서를 통해 BIT의 색깔 감지
- 컬러 LED를 이용해 작업자의 BIT 선택을 가이드합니다.
- 컬러 BIT를 사용하기 때문에 작업자의 잘못된 BIT 선택을 줄여줍니다.
