MDT40 Series 수동화 라인 최적화
- MDT40 너트러너는 정밀하고 반복 가능한 토크 제어를 위해 설계된 체결 솔루션으로, 센서 기반의 정밀 제어를 통해 더욱 안정적이고 정확한 토크 체결이 가능합니다.
특히 수동 생산 라인에 최적화되어 작업 효율과 생산성을 향상시키며, 작업자의 피로도를 줄이는 데 도움을 줍니다.
또한 다양한 액세서리를 통한 프로세스 제어 기능으로 작업 실수를 최소화할 수 있으며, PC 또는 PLC와의 통신을 통해 토크 및 속도 등 체결 결과 데이터를 실시간으로 모니터링할 수 있어 체계적인 품질 관리 환경을 제공합니다.

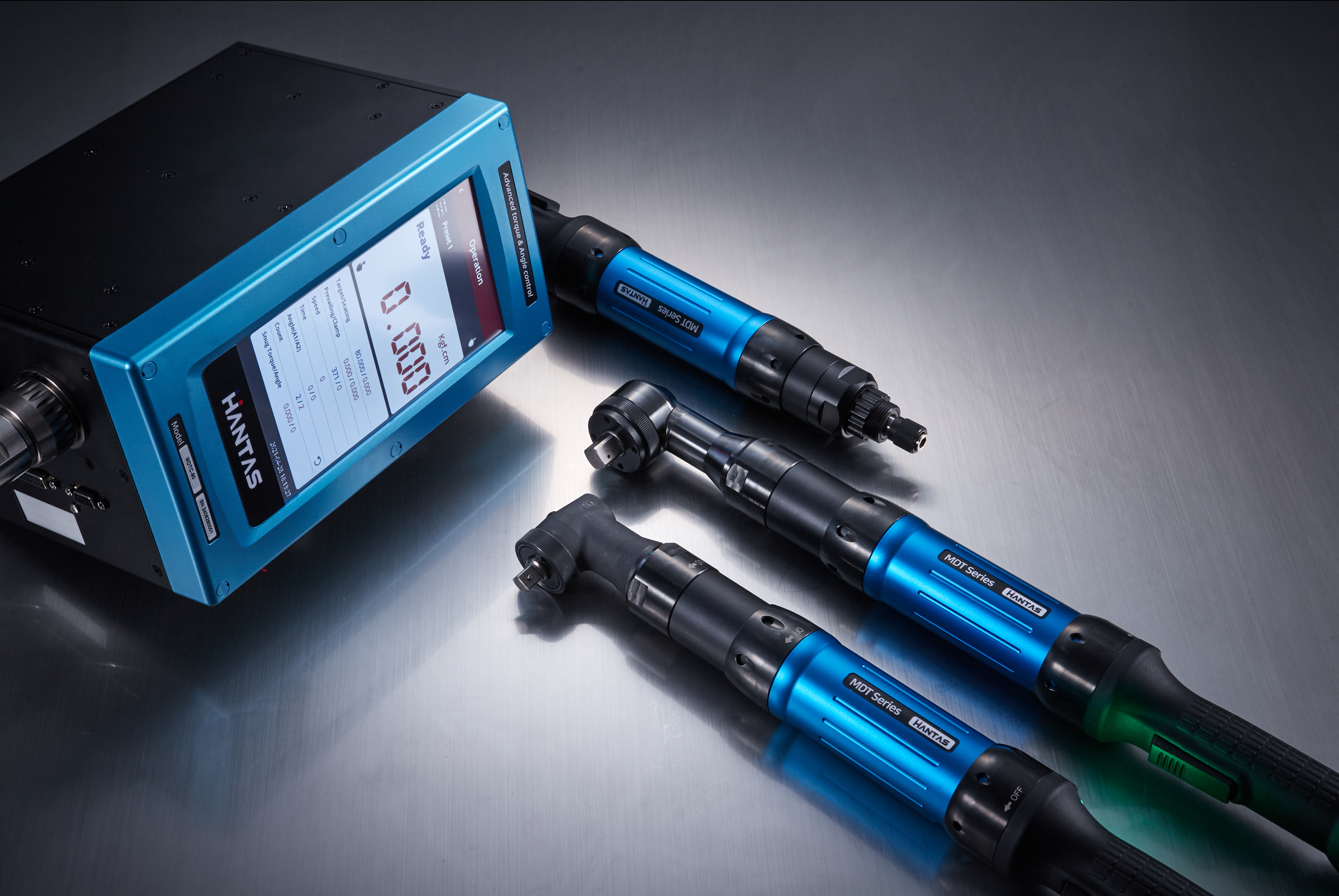

Product Image
MDT40 Series Catalog
More detailed product information and specifications can be found in the catalog.
핵심 기능
정밀한 디지털 토크 및 각도 제어로 안정적인 체결 품질 확보
최대 31개의 프리셋과 2개의 멀티 시퀀스 프로그램으로 유연한 작업 설정
15개 모델 기반 나사 개수 관리 및 최대 20스텝 동작 프로세스 설정
직관적인 컬러 LCD 터치 스크린으로 편리한 설정 및 모니터링
토크 설정에 따른 자동 안전 속도 적용으로 작업 안정성 향상
실시간 스크류 카운팅 및 체결 품질 모니터링 지원
에러 코드 표시를 통한 신속한 문제 진단 및 대응
ParaMon(PC 소프트웨어)으로 간편한 파라미터 설정 및 데이터 관리
고해상도 실시간 토크 데이터 및 그래프 모니터링 제공
공정 중 모든 체결 데이터의 실시간 출력 및 기록
Modbus, Open Protocol, Fieldbus 등 다양한 산업용 통신 프로토콜 지원
15 입력 / 8 출력의 유연한 디지털 I/O 구성으로 자동화 확장 가능
RS232C 및 이더넷 포트 내장으로 다양한 장비와 손쉬운 연동
SD 카드 기반 체결 데이터 저장으로 안전한 데이터 백업 지원
높은 정확도(풀 스케일 10%)와 ±3% 반복 정밀도로 일관된 품질 유지
ParaMon을 통한 평균, 표준편차, CP, CPK 등 통계 기반 품질 분석 지원
ESD 보호 및 500만 회 이상의 내구성을 갖춘 안정적인 설계
MDTC-90 컨트롤러 사양
| 행목 | 정보 |
|---|---|
| Dimension | 150W 220.2D 227H |
| Power Input | 110V, 220V |
| LCD | 8 인치 |
| Storage | SD 카드 |
| I/O | 15 in puts & 8 output |
| Language | English, Rench, Spanish, Czech, German |
| Protocol | Modbus, Open protocol [Option] Profibus, Profinet EtherCat, EtherNet IP, CC Link |
| Advanced | Support 31 Preset |
MDT40 너트러너 사양

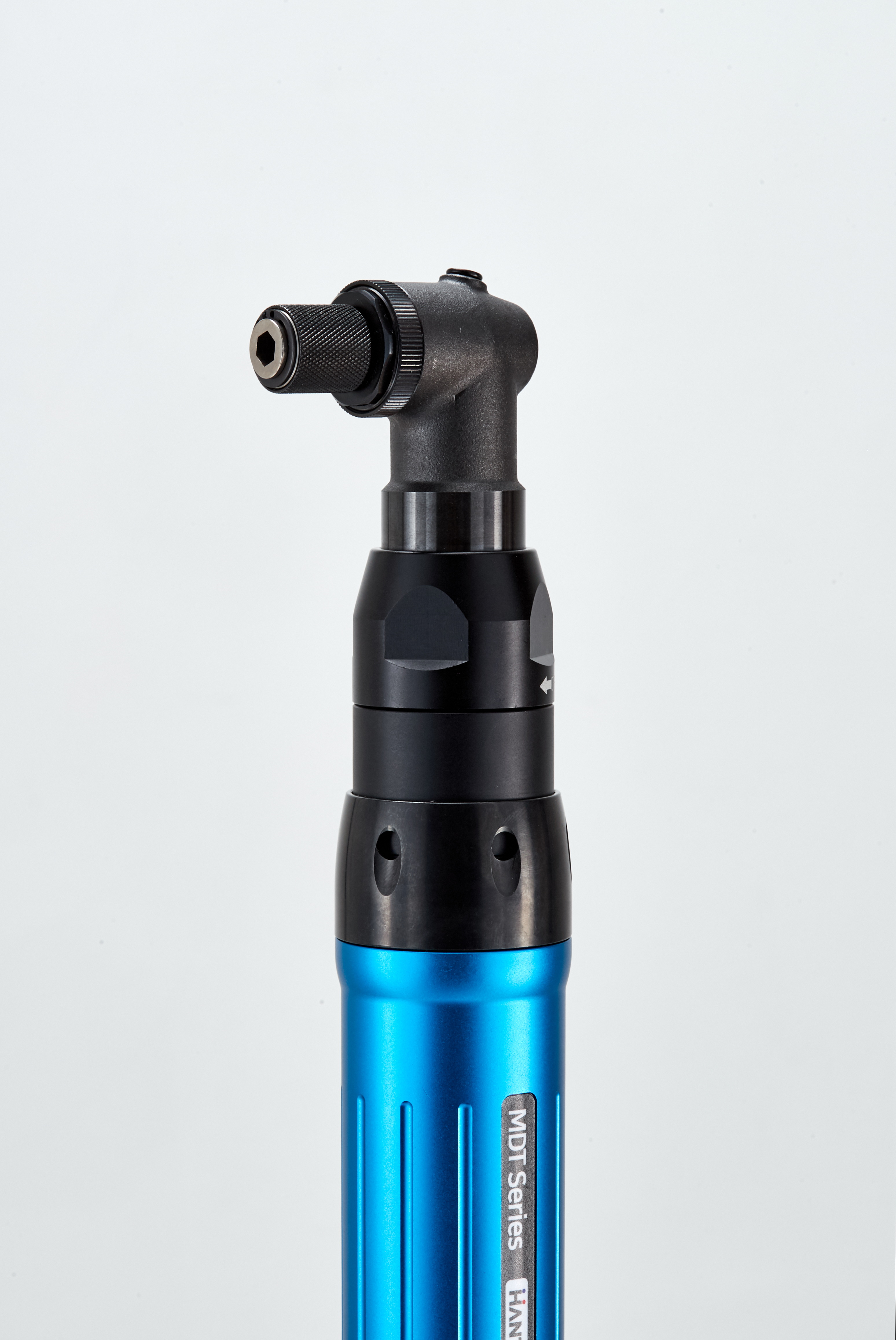

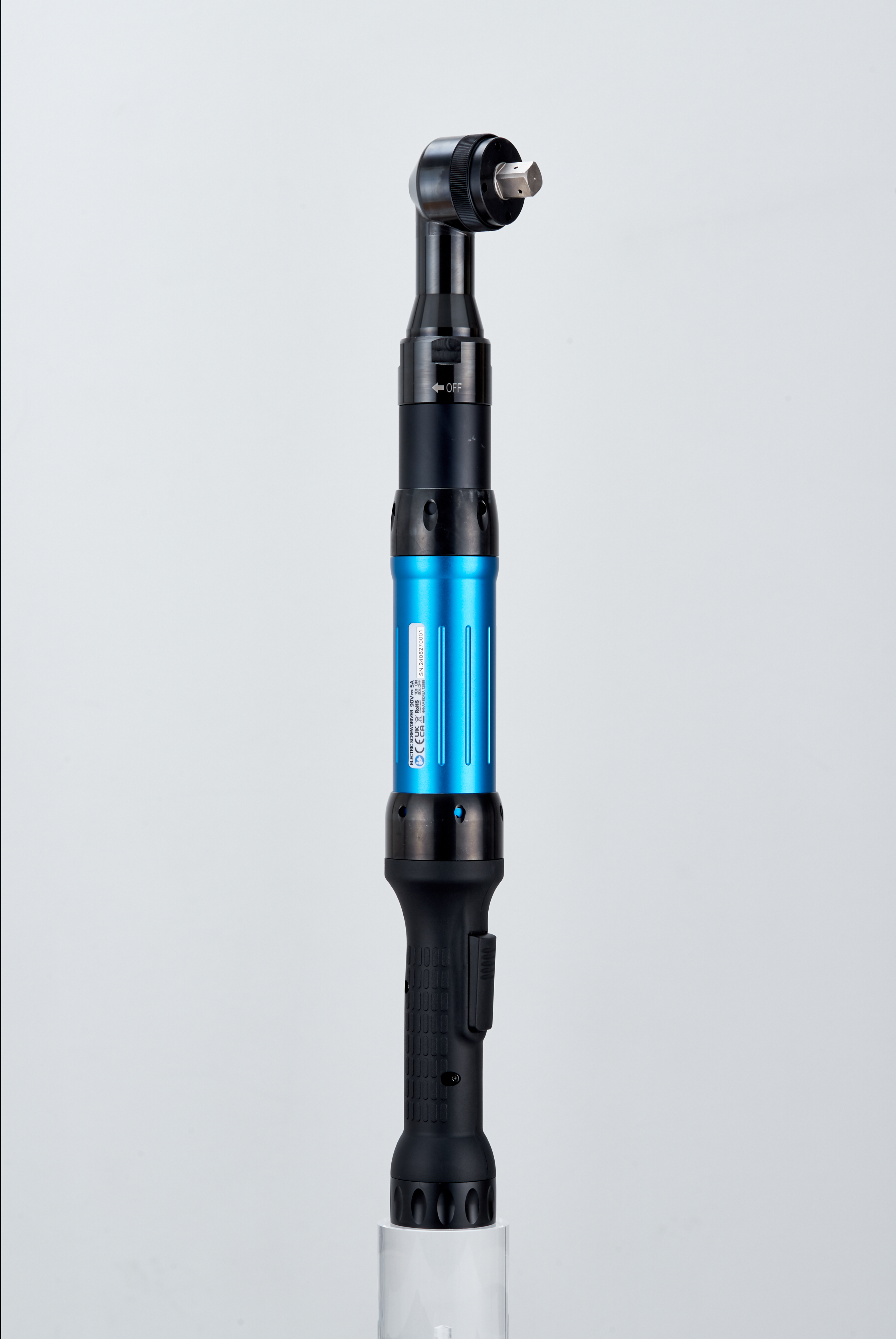

Angle Head Type
| 모델명 | 토크 (N.m) | 속도 (rpm) | 무게 (kg) | 비트소켓 (Bit Socket) | 컨트롤러 |
|---|---|---|---|---|---|
| MDTH4004 | 1.4~8.0 | 100~1875 | 1.85 | A, Q | MDTC-90 |
| MDTH4006 | 1.9~10.0 | 100~1250 | 1.85 | A, Q | |
| MDTH4011 | 4.0~20.0 | 50~660 | 2.25 | A, Q | |
| MDTH4016 | 4.6~23.0 | 50~470 | 2.25 | Q 3/8" | |
| MDTH4020 | 5.8~30.0 | 30~370 | 2.25 | Q 3/8" or Q 1/2" | |
| MDTH4024 | 6.9~35.0 | 30~313 | 2.25 | Q 3/8" or Q 1/2" | |
| MDTH4027 | 8.0~45.0 | 30~277 | 2.25 | Q 3/8" or Q 1/2" | |
| MDTH4030 | 9.0~50.0 | 20~246 | 2.40 | Q 3/8" or Q 1/2" | |
| MDTH4038 | 11.0~55.0 | 20~200 | 2.40 | Q 1/2" | |
| MDTH4045 | 14.0~70.0 | 10~165 | 2.40 | Q 1/2" | |
| MDTH4057 | 14.7~85.0 | 10~132 | 2.40 | Q 1/2" | |
| MDTH4067 | 19.2~105.0 | 10~110 | 2.40 | Q 1/2" | |
| MDTH40120 | 30.0~150.0 | 10~63 | 2.47 | Q 1/2" | |
| MDTH40150 | 40.0~180.0 | 10~50 | 2.47 | Q 1/2" |
Straight Spindle & Pistol Grip
| 모델명 | 토크 (N.m) | 속도 (rpm) | 무게 (kg) | 비트소켓 (Bit Socket) | 컨트롤러 |
|---|---|---|---|---|---|
| MDT4004 | 1.4~8.0 | 100~1875 | 1.62 | A, Q | MDTC-90 |
| MDT4006 | 1.9~10.0 | 100~1250 | 1.62 | A, Q | |
| MDT4011 | 4.0~20.0 | 50~660 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4016 | 5.6~28.0 | 50~470 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4020 | 7.1~36.0 | 40~375 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4024 | 8.4~42.0 | 30~315 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4027 | 9.5~48.0 | 30~277 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4030 | 10.0~52.0 | 25~246 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4036 | 12.7~63.0 | 20~210 | 1.88 | Q 3/8" or Q 1/2" | |
| MDT4064 | 18.0~100.0 | 10~117 | 1.97 | Q 1/2" | |
| MDT4080 | 25.0~115.0 | 10~92 | 1.97 | Q 1/2" |
