AD Series 자동화 라인 최적화
AD 시리즈는 정밀하고 반복 가능한 토크 제어를 위해 설계된 자동화 체결 솔루션입니다.
자동화 라인에 최적화되어 생산성 향상 및 인건비 절감 효과를 확인할 수 있습니다.
SCARA와 같은 로봇과 함께 사용하면 정확하고 조립하기 어려운 부분도 조립할 수 있습니다.
PC 또는 PLC는 AD 컨트롤러와 통신을 통해 토크, 속도 제어 및 조임 결과 모니터링을 제어할 수 있습니다.
15개의 프리셋과 2개의 멀타 스텝 시퀀스 프로그램으로 디지털 토크 및 앵글 제어가 가능합니다.
Modbus 프로토콜을 사용하며, RS422, USB 통신 포트를 지원합니다.
자동화 라인에 최적화되어 생산성 향상 및 인건비 절감 효과를 확인할 수 있습니다.
SCARA와 같은 로봇과 함께 사용하면 정확하고 조립하기 어려운 부분도 조립할 수 있습니다.
PC 또는 PLC는 AD 컨트롤러와 통신을 통해 토크, 속도 제어 및 조임 결과 모니터링을 제어할 수 있습니다.
15개의 프리셋과 2개의 멀타 스텝 시퀀스 프로그램으로 디지털 토크 및 앵글 제어가 가능합니다.
Modbus 프로토콜을 사용하며, RS422, USB 통신 포트를 지원합니다.

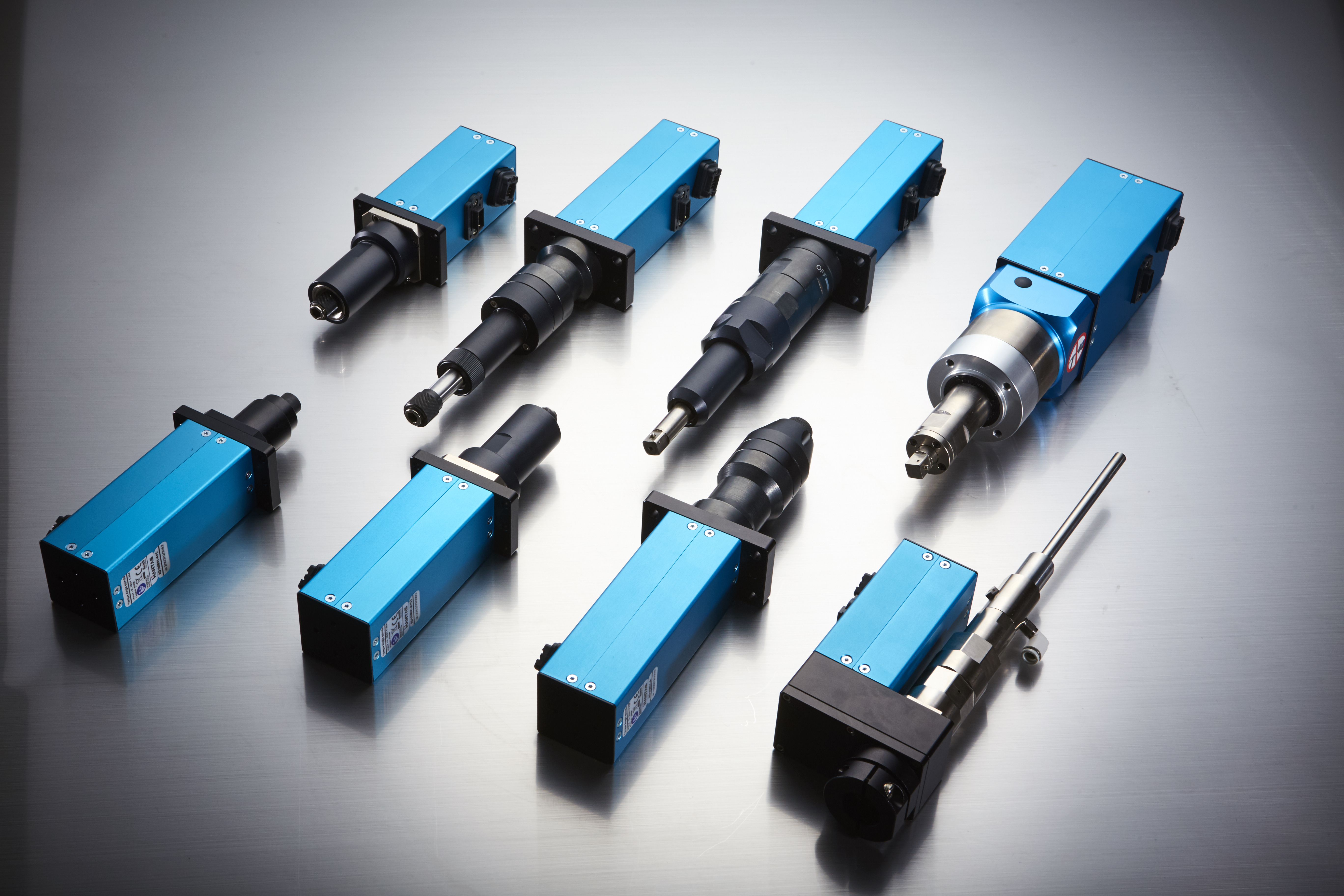

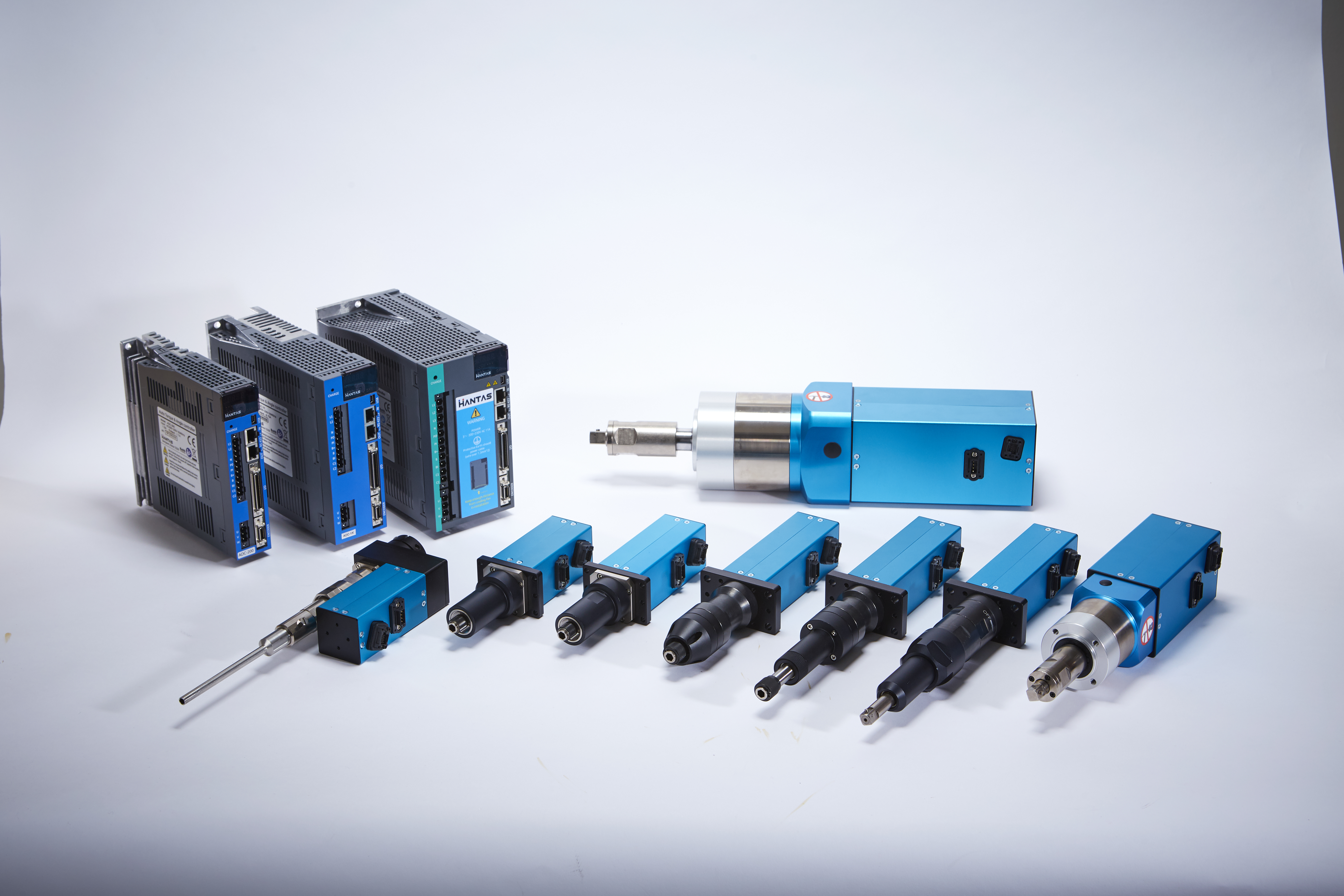

제품 이미지
AD Series 카탈로그
더 자세한 제품 정보와 사양은 카탈로그에서 확인하실 수 있습니다.
핵심 기능
- 스카라와 같은 로봇을 이용한 자동화 라인에 최적화
- 15개의 프리셋과 2개의 멀티 스텝 시퀀스 프로그램으로 디지털 토크 및 앵글 제어
- 10개의 스탭과 다양한 프리셋으로 설정가능한 15개의 모델
- 토크 설정에 따른 자동 속도 설정
- 스크류 카운팅 및 체결 품질 모니터링
- 디스플레이로 에러 코드 확인
- ParaMon (PC프로그램)으로 쉬운 파라미터 설정 및 모니터링
- 실시간 토크 데이터 및 토크 그래프 모니터링
- 실시간 체결 데이터 출력
- Modbus 프로토콜 사용
- 16개 입력과 8개 출력으로 구성된 변경가능한 디지털 I/O
- RS422, USB 통신 포트

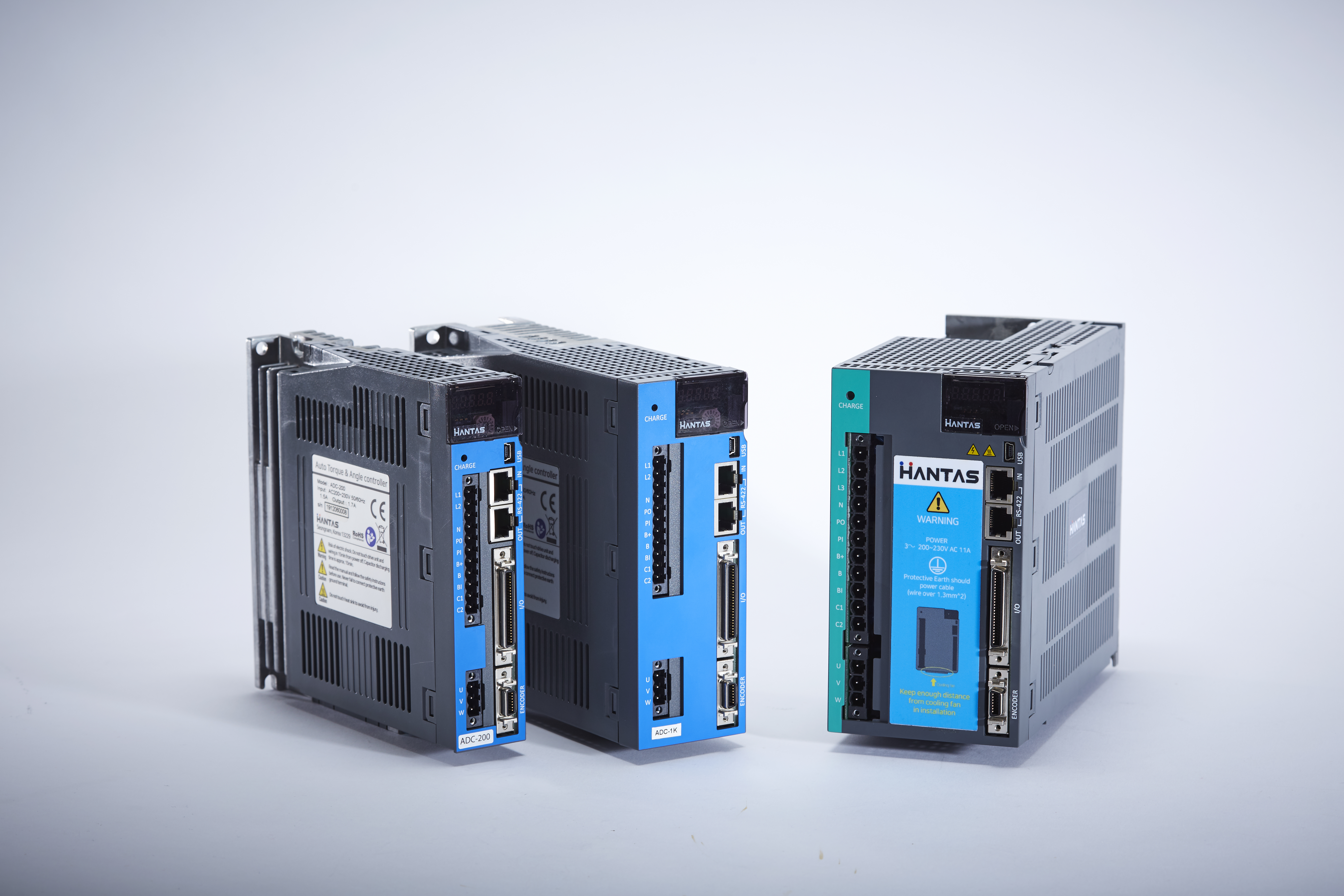

AD 컨트롤러 사양
| 항목 | ADC-100 | ADC-200 | ADC-400 | ADC-1K | ADC-2K |
|---|---|---|---|---|---|
| 전원 공급 | AC200-230V, 50/60 Hz 1 phase / AC200-230V 3상 | ||||
| 출력 파워 | 1.4A | 1.7A | 3.0A | 6.75A | 13.5A |
| 작동 권장 온도 | 작업시: 0-50°C, 보관시: -20~65°C | ||||
| 작동 권장 습도 | 90% RH | ||||
| 보호 회로 | 과전류, 과부하, 과열, 과전압, 저전압 | ||||
| 통신 포트 | RS-422 (Modbus RTU) / MAX 200m, USB 2.0 (미니 B) | ||||
| 지원 프로토콜 | Modbus RTU | ||||
| 프리셋 지원 여부 | 15개의 프리셋 지원 | ||||
AD 너트러너 사양
| 모델명 | 토크 (kgf.cm) | 속도 (rpm) | 무게 (kg) | 비트소켓 (Bit Socket) | 컨트롤러 |
|---|---|---|---|---|---|
| ADC-100 시리즈 | |||||
| AD050R01 | 0.5 ~ 6 | 150 - 2000 | 0.59 | Hex1/4" or dia 4 | ADC-100 |
| AD050M01 | 0.5 ~ 6 | 150 - 2000 | 0.80 | Hex1/4" | ADC-100 |
| ADC-200 시리즈 | |||||
| AD100R01 | 2 ~ 12 | 150 - 2000 | 0.74 | Hex1/4" | ADC-200 |
| AD100M01 | 2 ~ 12 | 150 - 2000 | 0.94 | Hex1/4" | ADC-200 |
| ADC-400 시리즈 | |||||
| AD150R01 | 2 ~ 20 | 150 - 2000 | 0.90 | Hex1/4" | ADC-400 |
| AD150M01 | 2 ~ 20 | 150 - 2000 | 1.11 | Hex1/4" | ADC-400 |
| AD150R03 | 6 ~ 50 | 100 - 1200 | 1.30 | Hex1/4" | ADC-400 |
| AD150R04 | 8 ~ 60 | 100 - 1200 | 1.30 | Hex1/4" | ADC-400 |
| AD150R11 | 20 ~ 150 | 50 - 450 | 1.36 | Hex1/4" | ADC-400 |
| AD150R16 | 30 ~ 200 | 30 - 310 | 1.35 | Hex1/4" or SQ3/8" | ADC-400 |
| AD150R27 | 40 ~ 400 | 30 - 180 | 1.39 | SQ3/8" | ADC-400 |
| AD150R36 | 50 ~ 380 | 20 - 138 | 1.74 | SQ3/8" | ADC-400 |
| AD150R64 | 100 ~ 650 | 10 - 75 | 1.89 / 1.90 | SQ3/8" or SQ1/2" | ADC-400 |
| ADC-1K 시리즈 | |||||
| AD400R03 | 20 ~ 130 | 50 - 1650 | 2.75 | SQ3/8" | ADC-1K |
| AD400R04 | 25 ~ 175 | 50 - 1200 | 2.75 | SQ3/8" | ADC-1K |
| AD400R05 | 30 ~ 220 | 50 - 1000 | 2.75 | SQ3/8" | ADC-1K |
| AD400R07 | 40 ~ 330 | 50 - 710 | 2.75 | SQ3/8" | ADC-1K |
| AD400R10 | 60 ~ 455 | 50 - 500 | 2.80 | SQ3/8" | ADC-1K |
| AD400R20 | 110 ~ 875 | 50 - 250 | 3.10 | SQ3/8" | ADC-1K |
| ADC-2K 시리즈 | |||||
| AD1KR05 | 50 ~ 600 | 50 - 1000 | 7.45 | SQ1/2" | ADC-2K |
| AD1KR10 | 200 ~ 1200 | 50 - 500 | 7.50 | SQ1/2" | ADC-2K |
| AD1KR20 | 400 ~ 2400 | 50 - 250 | 8.40 | SQ1/2" | ADC-2K |
| AD1KR25 | 800 ~ 3000 | 50 - 200 | 8.40 | SQ1/2" | ADC-2K |
