MD Series - 너트러너

MD Series 수동화 라인 최적화

MD 너트러너는 정확하고 반복 가능한 토크 제어를 위해 설계된 너트러너입니다.
수동 라인에 최적화되어 있으며, 생산성 향상 및 노동 피로도 감소 효과를 확인할 수 있습니다.
MD 액세서리는 작업자의 실수를 방지하는 자동화 기능을 제공합니다.
PC 또는 PLC는 통신을 통해 토크, 속도 및 조임 결과 모니터링을 제어 할 수 있습니다.

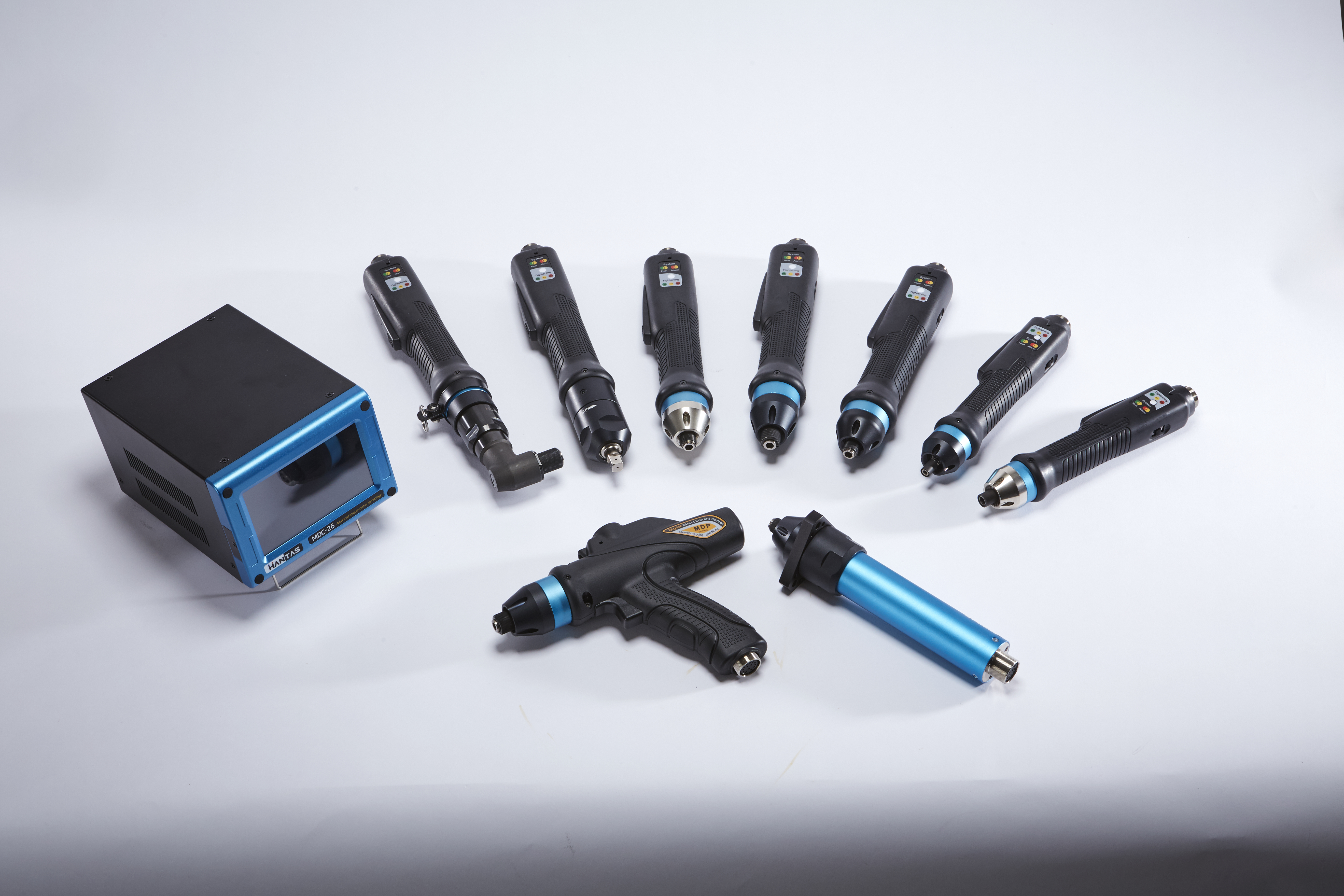

제품 이미지

MD Series 카탈로그

더 자세한 제품 정보와 사양은 카탈로그에서 확인하실 수 있습니다.

카탈로그 다운로드

핵심 기능

정확한 디지털 토크·각도 제어로 안정적인 체결 품질 확보
최대 31개 프리셋 및 2개 멀티 시퀀스로 유연한 체결 프로세스 구성
15개 모델 기반, 나사 개수 관리 및 최대 20단계 공정 설정 지원
직관적인 컬러 LCD 터치 스크린으로 빠르고 편리한 조작
토크 설정 시 자동 안전 속도 적용으로 작업 안정성 향상
실시간 체결 품질 및 나사 개수 모니터링으로 오류 즉시 확인
에러 코드 표시로 장비 상태를 신속하게 진단 가능
ParaMon(PC 소프트웨어)으로 간편한 설정 및 데이터 분석 지원
고해상도 토크 데이터 및 그래프 제공으로 체결 상태 시각화
실시간 체결 데이터 기록 및 출력 지원
Modbus, Open Protocol, Fieldbus 등 다양한 산업용 통신 프로토콜 지원
RS232C 및 이더넷 포트 내장으로 시스템 연동 용이
SD 카드 기반 데이터 저장으로 안정적인 백업 지원
±3% 반복 정밀도 및 높은 토크 정확도로 안정적인 공정 유지
통계 분석 기능(Stdev, Mean, CP, CPK)으로 공정 품질 개선
유연한 디지털 I/O(입력 15 / 출력 8)로 자동화 확장성 제공
ESD 보호 및 500만 회 이상 내구성으로 안정적인 장비 운영

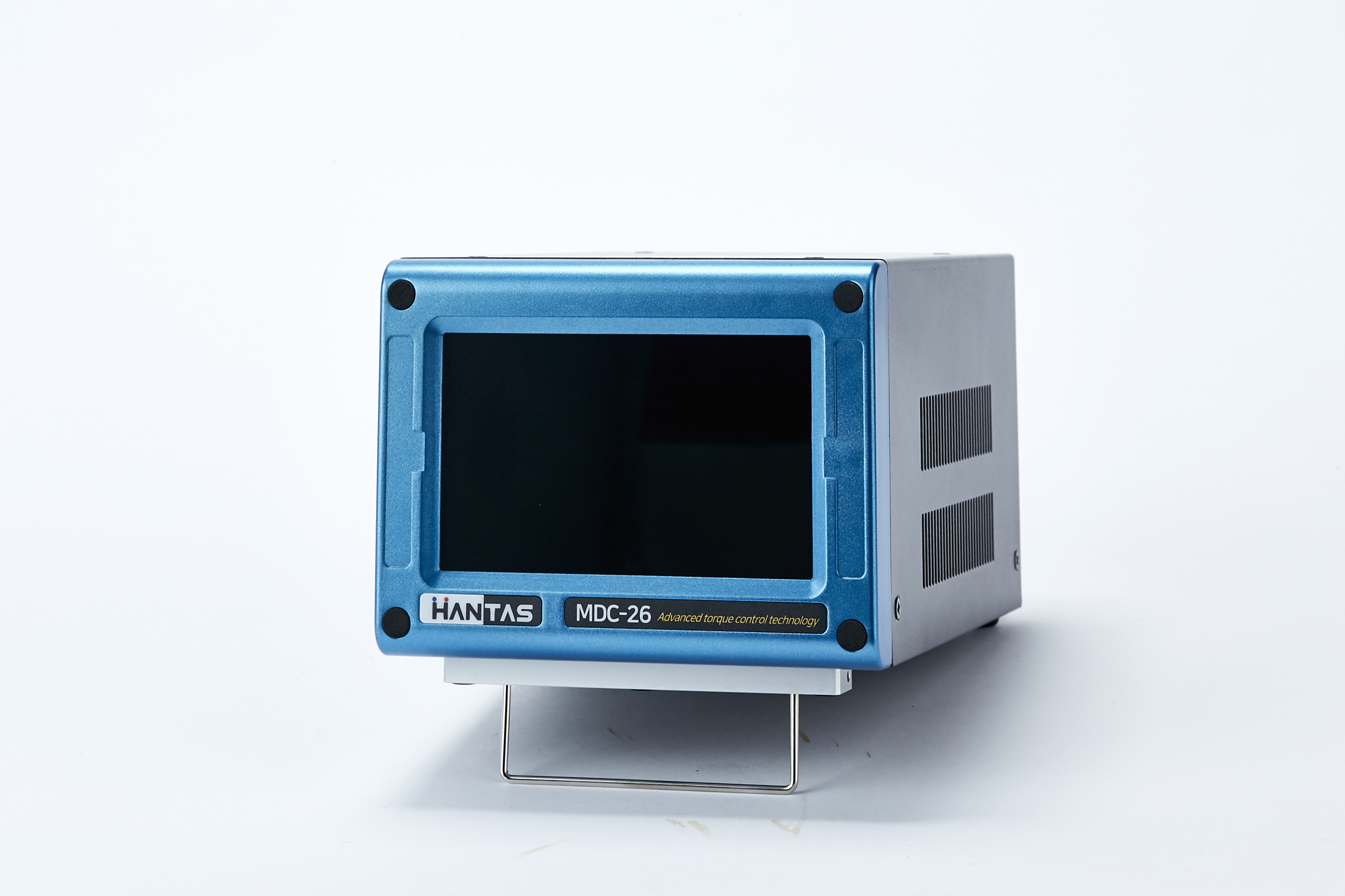

MD 컨트롤러 사양

항목	사양
크기	150W 205D 110H
AC 파워 (SMPS)	110V / 220V 지원
LCD	5인치 LCD 탑재
SD카드 지원 여부	SD카드 소켓 지ㅣ원
I/O 포트	15개의 입력 포트 & 8개의 출력 포트
지원 언어	영어, 프랑스어, 스페인어, 체코어, 독일어
지원 프로토콜	Modbus, Open protocol
프리셋 지원 여부	31개의 프리셋 지원

MD 너트러너 목록

Straight Hand held ▷ Lever Start

모델명	토크 (kgf·cm)	속도 (rpm)	무게 (kg)	비트소켓 (Bit Socket)	컨트롤러
MDC-26 V2
MD2601	0.3 ~ 4	150 ~ 2000	0.43	Hex 1/4" or dia 4	MDC-26 V2
MD2602	0.5 ~ 7	150 ~ 2000	0.43	Hex 1/4" or dia 4	MDC-26 V2
MD2604	2 ~ 14	150 ~ 1500	0.51	Hex 1/4"	MDC-26 V2
MD2611	4 ~ 34	100 ~ 900	0.54	Hex 1/4"	MDC-26 V2
MD2616	5 ~ 50	100 ~ 620	0.54	Hex 1/4"	MDC-26 V2
MDC-32 V2
MD3201	1 ~ 12	150 ~ 2000	0.67	Hex 1/4"	MDC-32 V2
MD3202	2 ~ 22	150 ~ 2000	0.68	Hex 1/4"	MDC-32 V2
MD3203	2.3 ~ 28	100 ~ 2000	0.68	Hex 1/4"	MDC-32 V2
MD3204	4 ~ 40	150 ~ 1500	0.85	Hex 1/4" or SQ 3/8"	MDC-32 V2
MD3208	7 ~ 75	50 ~ 900	0.91	Hex 1/4" or SQ 3/8"	MDC-32 V2
MD3211	10 ~ 90	50 ~ 690	0.91	Hex 1/4" or SQ 3/8"	MDC-32 V2
MD3216	20 ~ 140	50 ~ 470	0.90	Hex 1/4" or SQ 3/8"	MDC-32 V2
MD3236	40 ~ 280	50 ~ 210	1.34	SQ 3/8"	MDC-32 V2
MD3264	80 ~ 500	50 ~ 115	1.33	SQ 3/8" or SQ 1/2"	MDC-32 V2

Straight Hand-held ▷ Push Start

모델명	토크 (kgf·cm)	속도 (rpm)	무게 (kg)	비트소켓 (Bit Socket)	컨트롤러
MDC-26 V2
MD2601	0.3 ~ 4	150 ~ 2000	0.43	Hex 1/4" or dia 4	MDC-26 V2
MD2602	0.5 ~ 7	150 ~ 2000	0.43	Hex 1/4" or dia 4	MDC-26 V2
MD2604	2 ~ 14	150 ~ 1500	0.51	Hex 1/4"	MDC-26 V2
MD2611	4 ~ 34	100 ~ 900	0.54	Hex 1/4"	MDC-26 V2
MD2616	5 ~ 50	100 ~ 620	0.54	Hex 1/4"	MDC-26 V2
MDC-32 V2
MD3201	1 ~ 12	150 ~ 2000	0.67	Hex 1/4"	MDC-32 V2
MD3202	2 ~ 20	150 ~ 2000	0.68	Hex 1/4"	MDC-32 V2
MD3203	2 ~ 20	100 ~ 2000	0.68	Hex 1/4"	MDC-32 V2
MD3204	4 ~ 40	150 ~ 1500	0.85	Hex 1/4"	MDC-32 V2
MD3208	7 ~ 75	50 ~ 900	0.91	Hex 1/4"	MDC-32 V2
MD3211	10 ~ 90	50 ~ 690	0.91	Hex 1/4"	MDC-32 V2
MD3216	20 ~ 140	50 ~ 470	0.90	Hex 1/4"	MDC-32 V2

Pistol grip Hand held ▷ Trigger Start

모델명	토크(kgf.cm)	속도 (rpm)	무게 (kg)	비트소켓 (Bit Socket)	컨트롤러
MDC-32 V2
MDP3201	1 ~ 12	150 ~ 2000	0.73	Hex 1/4"	MDC-32 V2
MDP3202	2 ~ 20	150 ~ 2000	0.74	Hex 1/4"	MDC-32 V2
MDP3203	2.3 ~ 28	100 ~ 1800	0.74	Hex 1/4"	MDC-32 V2
MDP3204	4 ~ 40	150 ~ 1500	0.91	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDP3208	7 ~ 75	50 ~ 900	0.97	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDP3211	10 ~ 90	50 ~ 690	0.97	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDP3216	20 ~ 140	50 ~ 470	0.96	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDP3236	40 ~ 280	50 ~ 210	1.40	SQ 3/8"	MDC-32 V2
MDP3264	80 ~ 500	50 ~ 115	1.41	SQ 3/8" or SQ 1/2"	MDC-32 V2

Angle head Hand held ▷ Lever Start

모델명	토크(kgf.cm)	속도 (rpm)	무게 (kg)	비트소켓 (Bit Socket)	컨트롤러
MDC-26 V2
MDH2604	2 ~ 14	150 ~ 1500	0.87	Hex 1/4"	MDC-26 V2
MDH2611	4 ~ 34	100 ~ 900	0.90	Hex 1/4"	MDC-26 V2
MDH2616	5 ~ 50	100 ~ 620	0.90	Hex 1/4"	MDC-26 V2
MDC-32 V2
MDH3201	1 ~ 12	150 ~ 2000	1.08	Hex 1/4"	MDC-32 V2
MDH3202	2 ~ 20	150 ~ 2000	1.09	Hex 1/4"	MDC-32 V2
MDH3204	4 ~ 40	150 ~ 1500	1.26	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDH3208	7 ~ 75	50 ~ 900	1.32	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDH3211	10 ~ 90	50 ~ 690	1.32	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDH3216	20 ~ 140	50 ~ 470	1.31	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDH3236	40 ~ 280	50 ~ 210	1.94	SQ 3/8"	MDC-32 V2
MDH3264	80 ~ 500	50 ~ 115	1.93	SQ 3/8" or SQ 1/2"	MDC-32 V2

Spindle for automation ▷ Remote Start By I/O Port

모델명	토크 (kgf.cm)	속도 (rpm)	무게 (kg)	비트소켓 (Bit Socket)	컨트롤러
MDC-26 V2
MDA2201	0.10 ~ 0.7	100 ~ 1000	0.52	Dia.4 Half Moon	MDC-26 V2
MDA2204	0.2 ~ 3.5	100 ~ 1000	0.52	Dia.4 Half Moon	MDC-26 V2
MDA2601	0.3 ~ 4	150 ~ 2000	0.52	Hex 1/4" or dia 4	MDC-26 V2
MDA2602	0.5 ~ 7	150 ~ 2000	0.52	Hex 1/4" or dia 4	MDC-26 V2
MDA2604	2 ~ 14	150 ~ 1500	0.61	Hex 1/4"	MDC-26 V2
MDA2611	4 ~ 34	100 ~ 900	0.64	Hex 1/4"	MDC-26 V2
MDA2616	5 ~ 50	100 ~ 620	0.64	Hex 1/4"	MDC-26 V2
MDC-32 V2
MDA3201	1 ~ 12	150 ~ 2000	0.77	Hex 1/4"	MDC-32 V2
MDA3202	2 ~ 22	150 ~ 2000	0.78	Hex 1/4"	MDC-32 V2
MDA3203	2.3 ~ 28	100 ~ 1800	0.78	Hex 1/4"	MDC-32 V2
MDA3204	4 ~ 40	150 ~ 1500	0.94	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDA3208	7 ~ 75	50 ~ 900	1.00	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDA3211	10 ~ 90	50 ~ 690	1.00	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDA3216	20 ~ 140	50 ~ 470	1.00	Hex 1/4" or SQ 3/8"	MDC-32 V2
MDA3236	40 ~ 280	50 ~ 210	1.55	SQ 3/8"	MDC-32 V2
MDA3264	80 ~ 500	50 ~ 115	1.56	SQ 3/8" or SQ 1/2"	MDC-32 V2
