DPC Touch 위치 제어기
DPC TOUCH 는 위치를 제어하여 오류없는 작업을 가능하게 합니다.
위치 엔코더는 높은 분해능으로 작업자의 위치를 감지할 수 있습니다. DPC TOUCH는 또한 이미지에 작업 순서를 표시하여 정확한 작업을 가능하게 합니다.
DPC TOUCH는 작업자의 실수를 방지하기 위해 올바른 위치가 아니면 드라이버를 잠글 수 있습니다.
체결 결과 값을 SD-Card에 자동 저장합니다.
위치 엔코더는 높은 분해능으로 작업자의 위치를 감지할 수 있습니다. DPC TOUCH는 또한 이미지에 작업 순서를 표시하여 정확한 작업을 가능하게 합니다.
DPC TOUCH는 작업자의 실수를 방지하기 위해 올바른 위치가 아니면 드라이버를 잠글 수 있습니다.
체결 결과 값을 SD-Card에 자동 저장합니다.

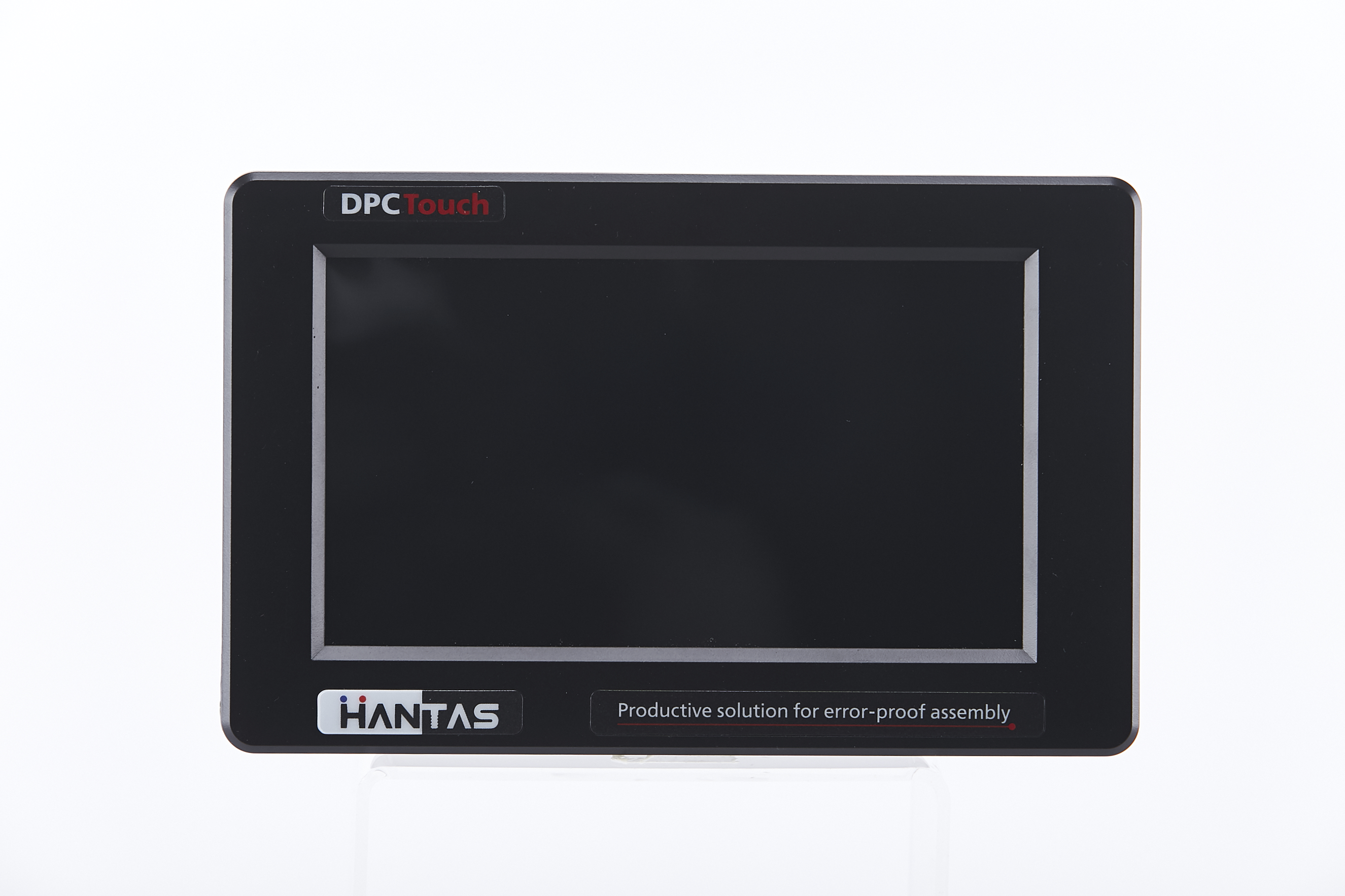

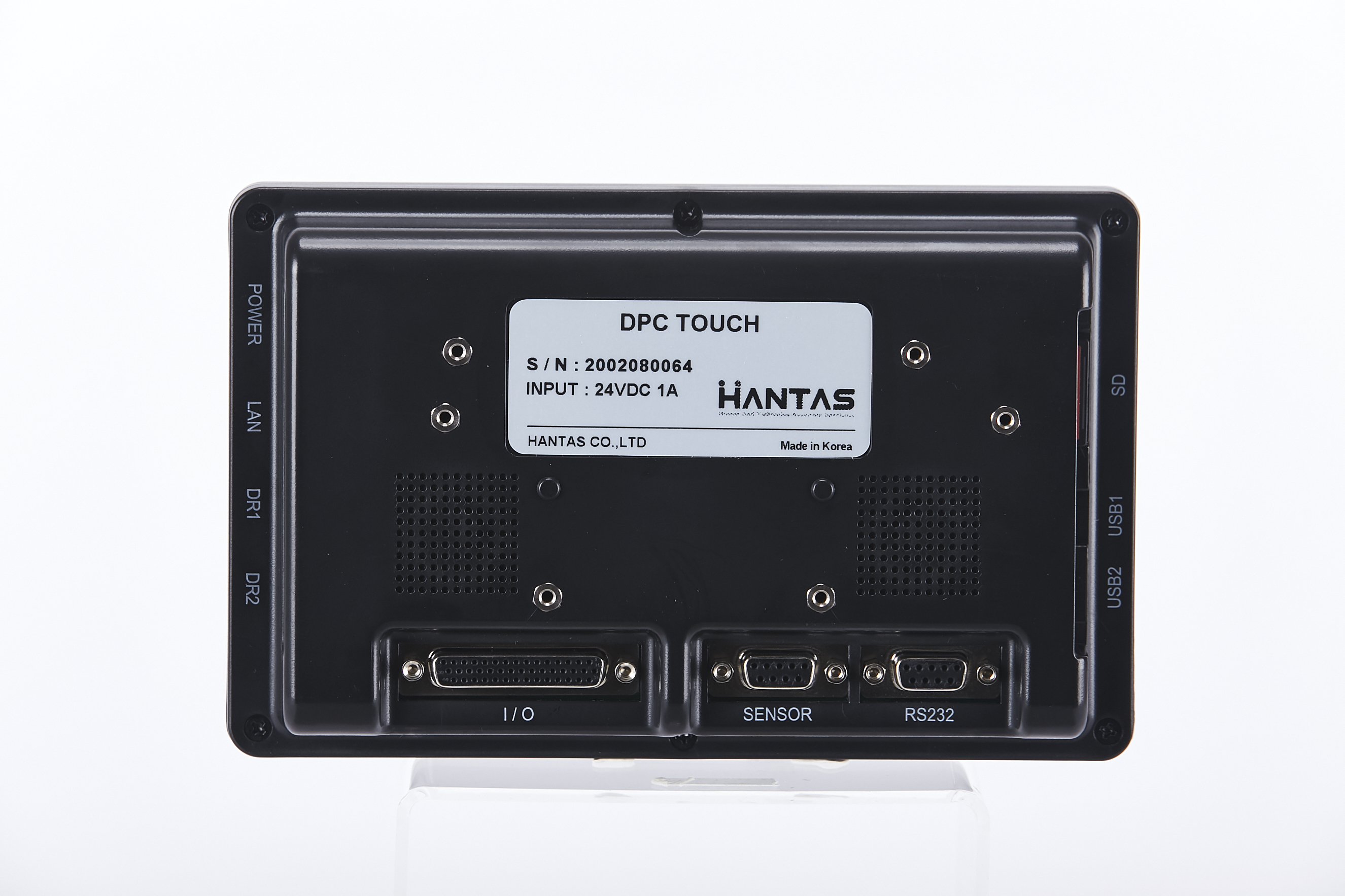

제품 이미지
MAIN FEATURE
- 이미지를 통한 작업자 조립 프로세스 가이드
- 정확한 Full Proof 시스템
- 12개의 입력과 12개의 출력 포트 (할당 가능 기능 포함)
- 4 채널 5V 아날로그 엔코더
- SD카드로 데이터 저장
- 체결마다 255 Job x 255 스탭 x 99 포지션
- 위치 정확도 : 0.09° 단위 앵글러 엔코더 <0.5 mm 단위 라이너 엔코더>
- 각 축, 포지션 별 조정가능
- 기본 필요 신호 : «Fastening OK», «Tool Lock»
- 스마트 오차 확인 시스템
- 7” LCD 터치 스크린, 800 x 480 px
Product Specification
| Input Power | DC24V, 1A AC 100-240V / DC 24V adaptor is provided |
|---|---|
| Size | 202(W) x 128(H) x 38(D) mm |
| Weight | 0.55 kg |
| LCD | 7" LCD Touch screen |
| GUI | Can be set graphically, such as images of the fastener, fastening points, etc |
| I/O | Supports automated workstations using 12 input/output signals each |
| Encoder | 4 channels, 0...5V |
| SDCARD | Removable SD card, 8Gb |
| Maximum number of sequences | 255 jobs with open structure |
| Maximum number of position settings | 255 jobs x 80 steps x 50 positions (80 steps and 50 positions can be set for one job) |
| Encoder Accuracy | 0.09° for angular encoders <0.5 mm for linear encoders> |
| Position tolerance | Adjustable Smart Tolerance for each position and each axis |
| Compatible Tools | Any tool that gives I/O signal – Minimum required signal: « Fastening OK», « Tool Lock» |
| Communication Port | RS232 for bar code scanner, Ethernet |
